方管超聲波探傷設備介紹

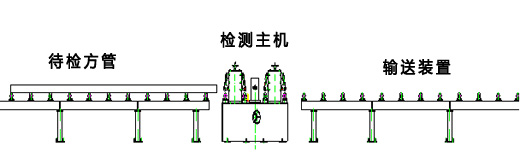

方管超聲波探傷設備主要用于方管在線自動檢測，方管經由系統控制的傳輸?shù)皆匦D(zhuǎn)輥道，進入探傷區域，然后平穩進入探頭，完成對方管焊縫的全覆蓋檢測，視方管有無缺陷，如有缺陷鋼管聲光報警，并且整個檢測過程采用PLC控制，可實現手動、自動、等控制方式探傷。

設備詳細介紹及報價請聯系  李經理189-311-80976

方管超聲波探傷設備探傷方法

● 八通超聲探傷

● 方管焊縫水膜法    超聲8通道

方管超聲波探傷設備主要參數

● 信噪比：≥8dB

● 穩定性：±1dB

● 漏報率：0％

● 誤報率：≤2％

● 端部不可探盲區：200mm

● 探傷速度：0—30m/min

方管超聲波探傷設備探傷檢測參數

● 方管尺寸：10-350mm

● 方管壁厚：4～16mm

● 鋼    級：Q235；Q345；APISPEC5L  A  B；X42—X80, max.X120

● 方管長度: 8m～12.3 m

● 焊縫寬度：10～15mm

● 方管直度：0.2%

● 焊道偏移：≤1.5mm/ m

● 探傷執行標準: GBT5777-2008 ，YB 4082-2000及用戶附加技術要求

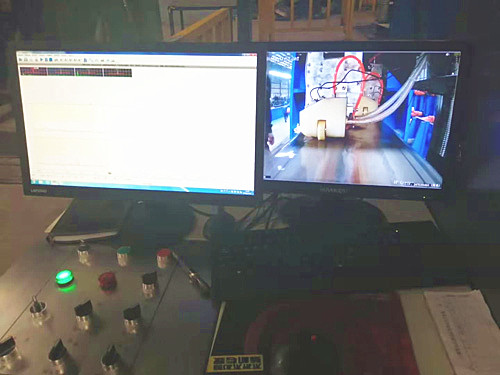

方管探傷設備操作臺展示

方管超聲波探傷設備優勢

● 靈敏度余量大于50 dB。

● 垂直線性誤差小于3%。

● WINDOWS操作界面。

● 分辨率：≥30dB

● 水平線性誤差小于0.5%。

● 自動缺陷波捕捉和記錄。

● 缺陷定位和定量讀數。

● 自動報警和噴標輸出。

● 探傷記錄報告和探傷統計報表輸出。

● 電腦全數字式參數調整，存儲與參數重現。

● 實時阻抗平面和時基掃描顯示模式

● 頻率范圍：64～5MHz

● 增益：0～100dB,每檔1/6 dB可調。

● 可輸出聲光報警、延時打標及分選信號。

● 快速電子自動平衡和數字相位自動旋轉。

方管超聲波探傷設備生產標準

按GB/T5777-2008、YB/T4082-2000等標準制做。

標準樣管傷的等級：暫定用300X400、120X120規格樣管。樣管要求：彎曲度≤1/1000mm，長8米，人工傷的類型：槽型傷，長40毫米；執行YB4082-2000及GB/T5777-2008  L3級標準。

長期的科學研究和生產實踐中，我們綜合國內無損檢測設備的特點，消化吸收國外設備的特長，根據我國鋼鐵產品結構，研制生產了適合多種鋼管的自動探傷設備。電控采用傳感技術和微機控制，可實現全自動化探傷。大中小口徑的渦流、超聲在線自動檢測設備，全部通過檢測中心的認證，其中近十余項達到國內先進水平。在大口徑渦流，超聲波智能在線檢測的關鍵核心技術上取得突破，取得了完全自主知識產權和國內先進的科技成果，形成渦流、超聲系列化成套裝備。目前產品達到或高于行業標準，技術水平高于國內，渦流探傷設備、超聲探傷設備的探傷范圍為∮5-∮1500。
